Prova di flessione

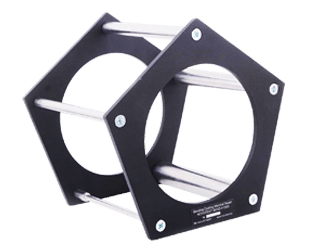

Misuratore di flessione

Il misuratore di flessione misura l’elasticità e la resistenza alla flessione dei rivestimenti, curvando il campione sulla serie di aste cilindriche con diametri da 6 mm a 25 mm.
Lo strumento è conforme a ISO 1519-73, che si estende ai materiali di rivestimento e imposta la definizione del metodo di elasticità della pellicola alla curvatura. Il metodo consiste nel determinare il diametro minimo dell’asta di metallo cilindrica attorno alla quale il rivestimento della piastra di metallo verniciata viene piegato e non subisce alcuna distruzione meccanica né delaminazione del rivestimento a singolo o multiplo strato (ISO 1519, DIN 53 152).

Applicazione:

Si consiglia di utilizzare piastre di stagno verniciato per la prova. Lo stagno deve avere una superficie liscia uniforme senza alcun foro, punti arrugginiti e impurità.
I campioni di prova sono piastre rettangolari con una lunghezza di 100 – 150 mm e una larghezza di 20 – 50 mm, composti da fogli di stagno nero lucido con uno spessore di 0,25 – 0,32 mm, oppure fogli di alluminio e strisce di spessore 0,25 – 0,30 mm, con rivestimento di vernice a singolo o multi-strato.
Il metodo di applicazione della vernice sul materiale, lo spessore del rivestimento, il numero di strati, le condizioni e il tempo di asciugatura ed esposizione del rivestimento prima della prova, devono essere specificati nella documentazione tecnica del materiale di prova. Prima della prova, i campioni devono resistere alle condizioni specificate nella documentazione tecnica del materiale testato. Il tempo e il grado di asciugatura sono determinati secondo ISO 1519, DIN 53 152. Il valore di spessore dello strato di vernice da testare applicato alla piastra può essere misurato con uno spessimetro per rivestimenti.
La piastra di stagno (il lato ricoperto verso l’esterno) viene messa sull’asta con il diametro maggiore (25 mm), pressata saldamente contro l’asta e piegata uniformemente in 1 – 2 s per 180° attorno alla barra. Dopo che lo strato di rivestimento è stato piegato, viene analizzato nel punto di curvatura utilizzando una lente di ingrandimento con zoom 4x per vedere crepe e delaminazione.
Se i difetti non sono presenti, è necessario continuare a piegare la piastra, ma ogni volta in un punto diverso, e successivamente dal diametro più grande a quello più piccolo, finché non si rilevano i difetti precedentemente menzionati.
Se la documentazione specifica e tecnica del materiale dipinto stabilisce il valore di elasticità (diametro dell’asta), la prova deve essere eseguita utilizzando solo l’asta di quel diametro. Il risultato è il diametro minimo dell’asta in millimetri che non causa la distruzione dello strato di vernice durante la prova.
La valutazione del valore di elasticità del rivestimento attraverso la piegatura su un’asta di metallo richiede tre prove della piastra sulla stessa asta.

Dotazione standard:

• Strumento
• Valigetta
• Manuale d’uso

Accessori opzionali:

È possibile produrre aste di prova con altri diametri e lunghezze, a seconda delle necessità.

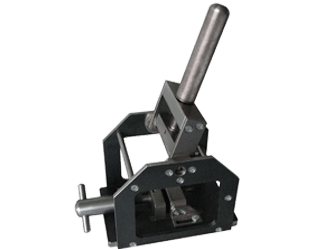

Misuratore di flessione cilindrico

Il misuratore di flessione cilindrico permette di misurare l’elasticità e la resistenza dei rivestimenti piegando una piastra di metallo, con il rivestimento applicato, intorno a una serie di aste cilindriche con diametri da 2 mm a 32 mm (altri diametri su richiesta). Il dispositivo è conforme a ISO 1519-73, si applica alle vernici e specifica un metodo per determinare l’elasticità del rivestimento durante la flessione.

Operazione:

Il metodo operativo consiste nel determinare il diametro minimo dell’asta metallica cilindrica con il quale, piegandovi intorno la piastra di metallo verniciata, questa non presenti alcuna distruzione meccanica o delaminazione dello strato singolo o multiplo di vernice (ISO 1519, DIN 53 152). Il valore di flessibilità del rivestimento con un certo spessore è il diametro dell’asta più sottile con la quale non si presentano crepe.
Il misuratore di flessione cilindrico è uno strumento costituito da un telaio con dei morsetti per i campioni di prova e uno speciale meccanismo per piegare le piastre attorno alle aste con diversi diametri. Il campione preparato viene posizionato tra i morsetti e assicurato ruotando la maniglia. Dopodiché l’oggetto di prova viene spinto sull’asta ruotando la maniglia e piegando la piastra attorno all’asta.

Vantaggi:

Questo misuratore di flessione dei rivestimenti, rispetto ad altri, permette di piegare il campione con uno spazio ben predefinito (o senza alcuno spazio) attorno all’asta senza deviazioni dalla perpendicolare e minimizza l’impatto di fattori umani sulla precisione della prova.

Dotazione standard:

• Strumento
• Valigetta
• Manuale d’uso

Accessori opzionali:

È possibile produrre aste di prova con altri diametri e lunghezze, secondo le necessità.

DOWNLOAD

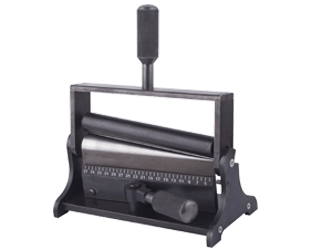

Misuratore di flessione conico

Il misuratore di flessione conico viene utilizzato per determinare l’elasticità o la resistenza, l’adesione e l’allungamento dei rivestimenti su fogli di metallo, in conformità con ISO 6860, ASTM D 522-A, BS 3900-E11, ECCA T7.

Dotazione standard:

• Strumento
• Valigetta
• Manuale d’uso

Accessori opzionali:

• Campioni di prova

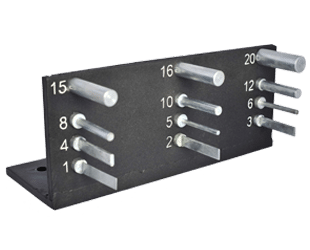

Misuratore di flessione ShG

Il misuratore di flessione ShG misura l’elasticità e la resistenza alla flessione dei rivestimenti piegando il campione attorno alla serie di aste cilindriche con diametri da 1 mm a 20 mm.
Lo strumento è conforme a ISO 1519-73, che si estende ai materiali di rivestimento e imposta la definizione del metodo di elasticità del rivestimento alla piegatura. Il metodo consiste nel determinare il diametro minimo dell’asta di metallo cilindrica con il quale, piegandovi intorno la piastra di metallo verniciata, questa non presenti alcuna distruzione meccanica o delaminazione degli strati singoli o multipli di vernice (ISO 1519, DIN 53 152).

Applicazione:

Si consiglia di utilizzare piastre di stagno verniciato per la prova. Lo stagno deve avere una superficie liscia uniforme senza alcun foro, punti arrugginiti e impurità.
I campioni di prova sono piastre rettangolari con una lunghezza di 100 – 150 mm e una larghezza di 20 – 50 mm, composti da fogli di stagno nero lucido con uno spessore di 0,25 – 0,32 mm, oppure fogli di alluminio e strisce di spessore 0,25 – 0,30 mm, con rivestimento di vernice a singolo o multi-strato.
Il metodo di applicazione della vernice sul materiale, lo spessore del rivestimento, il numero di strati, le condizioni e il tempo di asciugatura ed esposizione del rivestimento prima della prova, devono essere specificati nella documentazione tecnica del materiale di prova. Prima della prova, i campioni devono resistere alle condizioni specificate nella documentazione tecnica del materiale testato. Il tempo e il grado di asciugatura sono determinati secondo ISO 1519, DIN 53 152. Il valore di spessore dello strato di vernice da testare applicato alla piastra può essere misurato con uno spessimetro per rivestimenti.
La piastra di stagno (il lato ricoperto verso l’esterno) viene messa sull’asta con il diametro maggiore (20 mm), pressata saldamente contro l’asta e piegata uniformemente in 1 – 2 s per 180° attorno alla barra. Dopo che lo strato di rivestimento è stato piegato, viene analizzato nel punto di curvatura utilizzando una lente di ingrandimento con zoom 4x per vedere crepe e delaminazione.
Se i difetti non sono presenti, è necessario continuare a piegare la piastra, ma ogni volta in un punto diverso, e successivamente dal diametro più grande a quello più piccolo, finché non si rilevano i difetti precedentemente menzionati.
Se la documentazione specifica e tecnica del materiale dipinto stabilisce il valore di elasticità (diametro dell’asta), la prova deve essere eseguita utilizzando solo l’asta di quel diametro. Il risultato è il diametro minimo dell’asta in millimetri che non causa la distruzione dello strato di vernice durante la prova.
La valutazione del valore di elasticità del rivestimento attraverso la piegatura su un’asta di metallo richiede tre prove della piastra sulla stessa asta.

Dotazione standard:

• Strumento
• Valigetta
• Manuale d’uso

Accessori opzionali:

È possibile produrre aste di prova con altri diametri e lunghezze, secondo le necessità.
