Prova di adesione

Misuratore di adesione a trazione

L’adesione è la tendenza di particelle o superfici diverse di aggrapparsi l’una all’altra. Nel campo della prova di qualità, l’adesione dei rivestimenti sul materiale di base, come vernici, plastica, miscele epossidiche, metalli spray, laminato su legno e altri rivestimenti metallici e polimerici, è la più spesso misurata.
Il misuratore di adesione a trazione AC-1 è un misuratore di adesione a strappo per determinare la forza di adesione in MPa e può essere utilizzato secondo EN13144, ISO4624 e ISO16276-1.

Operazione:

Per determinare l’adesione del rivestimento, utilizzando il misuratore di adesione a trazione, è necessario:
1. Attaccare il dolly al rivestimento con la colla (epossidica, cianoacrilato o altro, a seconda del rivestimento).
2. Utilizzando uno speciale taglierino, tagliare attraverso il rivestimento per delimitare l’area di prova dallo strato principale.
3. Dopo che la colla si è asciugata, attaccare bene il misuratore di adesione al dolly e ruotare la vite principale del dispositivo, finché il dolly con il rivestimento si stacca dalla base.
4. Registrare il valore MPa sulla scala del dispositivo a seconda del dolly utilizzato.

Vantaggi:

• Design semplice e facile da usare
• Risultati in valori mPa
• Universale nell’utilizzo

Accessori opzionali:

• Dolly
• Sega a corona (taglierino)

Dotazione standard:

• Misuratore di adesione
• Dolly: N° – 1, N° – 2 – 3 pz
• Sega a corona (taglierino)
• Chiave inglese
• Valigetta
• Manuale d’uso

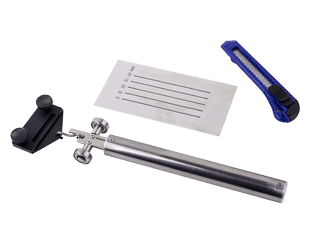

Misuratore di adesione dei rivestimenti

Il misuratore di adesione AP-1M è progettato per misurare il valore della forza adesiva di un rivestimento su diverse strutture, così come per determinare il valore di adesione di nastri isolanti polimerici che sono generalmente utilizzati per l’isolamento delle tubazioni. Questo misuratore di adesione è affidabile e facile da utilizzare.

Caratteristiche:

Il misuratore di adesione AP-1M è costituito da un corpo con un morsetto rimovibile, che serve a sostenere una striscia del materiale testato, con un dinamometro integrato dove viene visualizzata la forza di strappo. Il design dello strumento permette di impostare (controllare) l’angolo di strappo.
La scala del dinamometro viene applicata per tirare l’asta, il che ne migliora significativamente l’usabilità in confronto a strumenti analoghi esistenti: la mano dell’utilizzatore non prevale mai sulla scala dello strumento. Il misuratore di adesione è costruito in modo affidabile con acciaio inossidabile, che garantisce una lunga durata. Il design dello strumento permette di lavorare a basse temperature o in condizioni di grande umidità e polvere.

Dotazione standard:

• Misuratore di adesione
• Lama
• Modello per incisioni
• Manuale d’uso

Accessori opzionali:

• Lama
• Modello per incisioni

DOWNLOAD

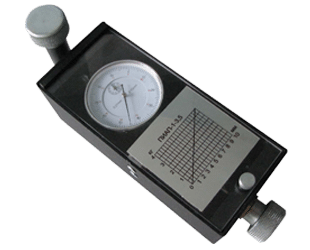

Misuratore di adesione di isolanti di bitume e mastice

Il misuratore di adesione SM-1M è un dispositivo per misurare il valore di adesione dell’isolamento in bitume dei tubi e altri rivestimenti isolanti a base di bitume. Il misuratore di adesione è uno strumento meccanico che permette di determinare il valore di adesione in qualità e quantità, misurando la forza di attaccamento dell’isolante di bitume alla superficie della tubazione.

Il misuratore di adesione di isolanti di bitume permette di prendere le misurazioni durante la prova; viene utilizzato per ispezioni pianificate delle strutture in acciaio e delle tubazioni dopo la loro installazione, e anche dopo l’esecuzione delle riparazioni al fine di identificare difetti durante l’applicazione dell’isolamento, nonché per il successivo monitoraggio della qualità dei lavori eseguiti. Il dispositivo può essere utilizzato con successo sul campo e in condizioni di laboratorio (officina).

Caratteristiche:

Strutturalmente il dispositivo è conforme agli standard ed è costituito da un sistema di aste, collegato a una molla calibrata. Il dispositivo deve essere installato su una sezione preparata di tubazione (o struttura in metallo) con una parte di rivestimento polimerico ritagliata, e, dopo aver ruotato la maniglia, la forza viene applicata dalla molla calibrata. Durante l’applicazione del carico, lo strumento misura lo spostamento dell’asta. Il valore sulla scala, installata sul dispositivo, si converte in forza di taglio e determina il valore di adesione del rivestimento bituminoso.

Operazione:

Il valore di adesione dei rivestimenti isolanti è caratterizzato dalla forza di taglio per una porzione di isolante di 1 cm2. La prova con il misuratore di adesione SM-1M viene eseguita nel modo seguente: su un’area di 10×10 mm del rivestimento isolante viene fatta un’incisione attraverso il suo intero spessore. Dopo che il dispositivo è stato installato sul rivestimento, la lama poggerà sul lato frontale dell’area formata di 10×10 mm. Ruotando la maniglia, la molla viene compressa e applica la forza predeterminata alla lama, che trasmette la deformazione di taglio allo strato di rivestimento. Se la forza di adesione del rivestimento resiste contro la forza applicata, è necessario continuare ad applicare la forza finché non si verifica una discontinuità (rottura) nell’area del rivestimento. Il valore di prova massimo viene visualizzato sulla scala del dispositivo e fissato come il valore di adesione del rivestimento. Le misurazioni devono essere fatte in tre punti diversi che si trovino ad almeno 50 cm l’uno dall’altro. Il valore di adesione è la media aritmetica delle tre misurazioni.

Dotazione standard:

• Misuratore di adesione
• Valigetta
• Manuale d’uso

Accessori opzionali:

• Coltelli
• Lame

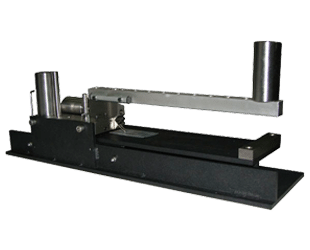

Misuratore di adesione al graffio

Il dispositivo è utilizzato per determinare l’adesione e la resistenza ai danni da graffio in conformità agli standard ISO 12137-1, ASTM D 5178, ASTM D 2197.
Questo strumento è progettato per l’analisi della resistenza dei rivestimenti ai graffi. L’unità di taglio con penetratori intercambiabili preme sulla superficie con un carico e si muove a una distanza predefinita.

A seconda dello scopo della prova e del carico applicato, il grado di penetrazione dell’unità di taglio nel rivestimento può essere diverso, da una traccia sulla superficie alla totale distruzione del rivestimento.
I requisiti moderni per la qualità dei rivestimenti includono il controllo della resistenza meccanica dei rivestimenti al danneggiamento. Il criterio più importante per la valutazione è la durezza dei rivestimenti. Per i diversi requisiti esistono vari metodi di prova della durezza (resistenza) dei rivestimenti.

Dotazione standard:

• Strumento
• Set di carichi (1 x 50 g, 2 x 500 g)
• Penetratori: a U – 1 pz, Circolare – 1 pz
• Chiave esagonale – 2 pz
• Valigetta
• Manuale d’uso

Accessori opzionali:

• Penetratori
• Set di carichi (50 g, 500 g)

DOWNLOAD

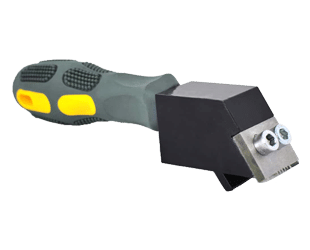

Tester a quadrettatura

Il tester a quadrettatura AN-1 è progettato in conformità agli standard ISO 16276-2, ISO 2409, DIN 53151, ASTM B 335, ASTM D 3002, BS 3900-E6, BS EN ISO 2409, NF T 30-038.
Il tester a quadrettatura è progettato per il metodo di prova di adesione a tagli (paralleli o reticolari) e per un range di spessore del rivestimento di vernice fino a 200 µs, secondo ISO 2409, ISO 16276-2, ASTM B 3359. Il dispositivo può essere utilizzato sia su superfici piatte sia su quelle curve.

Il metodo dei tagli paralleli o reticolari consiste nella valutazione del valore di adesione mentre si taglia attraverso il rivestimento fino al substrato con un coltello a lame multiple distanziate di 1 mm, 2 mm o 3 mm, che produce una striscia o un reticolo con lo stesso passo. Poi l’area del taglio deve essere pulita e viene analizzato visivamente il valore di adesione dalla natura e dalla distruzione dell’area del rivestimento.
Strutturalmente il tester a quadrettatura è composto da un manico di plastica e una testa in metallo per fissare il coltello multi-lama, fatto di acciaio per utensili. Ogni coltello ha sei lame principali e due restrittive. È possibile affilare le lame smussate.

Dotazione standard:

• Tester a quadrettatura
• Tre coltelli multi-lama intercambiabili (1 mm, 2 mm e 3 mm)
• Chiave esagonale
• Valigetta
• Manuale d’uso

Accessori opzionali:

• Coltelli multi-lama intercambiabili (1 mm, 2 mm e 3 mm)
• Chiave esagonale

Piastra da quadrettatura

Lo strumento è progettato per misurare il valore di adesione dei rivestimenti in conformità con ISO 16276-2 e ASTM D 3359.
Il misuratore di adesione è costituito da una piastra di acciaio con fessure normalizzate, che viene utilizzato come modello per eseguire incisioni con la lama.

Applicazione:

La piastra di adesione viene posizionata sulla superficie di prova, il rivestimento viene tagliato con la lama fino al substrato, dopodiché la piastra viene ruotata ed è eseguito un secondo taglio a 30 gradi rispetto al primo, formando una X (taglio a X). Le incisioni vengono pulite con uno spazzolino o con del nastro adesivo, poi il valore di adesione viene valutato visivamente in base al sistema a punti.

Dotazione standard:

• Piastra di adesione
• Lama
• Manuale d’uso

Accessori opzionali:

• Lama
