Spessimetri

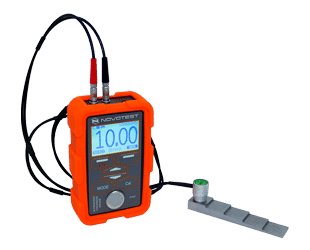

Spessimetro a ultrasuoni UT-1M

Lo spessimetro a ultrasuoni UT-1M, per prove operative non distruttive dello spessore, opera sul principio della misurazione del tempo di propagazione degli ultrasuoni nel materiale testato. Il generatore di pulsazioni produce pulsazioni elettriche ad alta frequenza che agitano la sonda. Questa converte i segnali elettrici in vibrazioni elastiche meccaniche (onde suono). Queste onde si propagano dalla superficie di input alla superficie riflettente (fondo) e, tornate indietro, vengono riprese e convertite nel segnale elettrico mediante PET. Il dispositivo calcola così lo spessore dell’oggetto misurato.

Caratteristiche:

• Ampio range di spessori misurabili.
• Comodità e semplicità dell’operazione.
• Selezione del tipo di sonda con un solo pulsante.
• Velocità preimpostata degli ultrasuoni.
• Compensazione del ritardo della sonda.
• Mappatura presenza di accoppiamento acustico sul display.
• Fissaggio del risultato dell’ultima misurazione alla rimozione della superficie del trasduttore.
• Ideale per prodotti fatti di vari metalli, leghe e altri materiali; vetro, plastica, compositi e altri prodotti di materiali non metallici; pareti di serbatoi, tubi, parti di telai, rivestimenti, coperture e altre strutture, incluse le superfici corrose, bucate, con schiuma, ecc.

Dotazione standard:

• Unità elettronica
• Trasduttore (sonda), 1 pz
• 2 batterie AAA
• Caricatore
• Cavo
• Manuale d’istruzioni
• Custodia

Accessori opzionali:

• Accoppiamento
• Sonda UT
• Spessori di riferimento

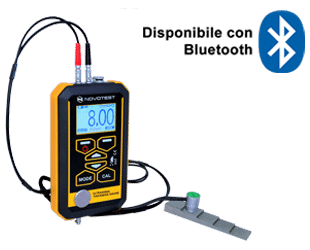

Spessimetro a ultrasuoni UT-1M-IP

Lo spessimetro a ultrasuoni UT-1M-IP è una versione speciale di spessimetro a ultrasuoni; è progettato per misurare lo spessore di vari materiali e prodotti in punti con accesso unidirezionale in condizioni climatiche difficili – in ambienti polverosi, con alta umidità, con pioggia – quando l’utilizzo di uno spessimetro a ultrasuoni tradizionale non è possibile. Viene utilizzato per controllare lo spessore di materiali come vetro, metalli e leghe, polimeri, plastica e molti altri. Gli oggetti possono essere tubi, prodotti laminati, strutture, prodotti e parti per vari scopi e di varie forme.

Vantaggi:

• Protezione unica da polvere e umidità. Di default il dispositivo è fornito con un grado di protezione da polvere e umidità IP65. Questo grado di protezione può essere aumentato fino a IP67 (immergibile in acqua) all’ordine.
• Autonomia del dispositivo senza precedenti – aumentata fino a 200 ore di lavoro consecutive.
• Lo speciale rivestimento in gomma sulle superfici laterali dell’involucro facilita la presa in mano comoda dello spessimetro.
• Il dispositivo è leggero e di piccole dimensioni, in confronto a spessimetri simili.
• I dati salvati possono essere trasmessi al PC.
• Selezione del materiale e impostazione automatica della velocità degli ultrasuoni.
• Grande display grafico ad alto contrasto e retroilluminato.
• Visualizzazione degli spessori misurati in mm e pollici.
• Comodo menù del dispositivo.
• Ampia scelta di sonde UT con impostazioni preimpostate nello strumento.
• Modalità di elaborazione statistica delle misurazioni.
• Possibilità di ripristinare le calibrazioni di fabbrica.
• Possibilità di regolare tutti i parametri del percorso acustico.
• Possibilità di regolare ulteriormente il guadagno dell’utilizzatore direttamente dalla modalità misurazione.
• Ampio range di prova.
• Modalità di allarme acustico e visivo quando si esce dai range stabiliti.

Accessori opzionali:

• UT-1M-IP (Lab) – con connessione wireless a dispositivi Android tramite NOVOTEST Lab App
• UT-1M-IP – modello base
• Accoppiatore
• Certificato di calibrazione rilasciato dal Laboratorio di Metrologia Indipendente
• Certificato di origine rilasciato dalla Camera di Commercio e Industria
• Blocchetti di calibrazione a gradini
• Sonde UT:
– 1,25 MHz sonda per spessimetro 20/2
– 2,0 MHz sonda per spessimetro 20/2
– 2,5 MHz sonda per spessimetro 12/2

– 5 MHz sonda per spessimetro 10/2
– 10 MHz sonda per spessimetro 6/2
– 10 MHz sonda per spessimetro 3×2
– 5 MHz sonda per spessimetro (echo-echo) 10/2
– 10 MHz sonda per spessimetro (echo-echo) 6/2
– 5 MHz sonda alta temperatura per spessimetro 10/2
– 5 MHz sonda per spessimetro (echo-echo) 10/2, subacquea, cavo 10 m
– 5 MHz sonda per spessimetro (echo-echo) 10/2, subacquea, cavo 20 m
– 5 MHz sonda per spessimetro (echo-echo) 10/2, subacquea, cavo 30 m

Dotazione standard:

• Unità elettronica
• Trasduttore (sonda) – 1 pz a scelta (2,5 MHz, 5 MHz o 10 Mhz)
• Batterie AA – 3 pz
• Caricatore
• Cavo per PC
• PC software
• NOVOTEST Lab App per Android (solo per UT-1M-IP (Lab))
• Valigetta
• Manuale d’uso

DOWNLOAD

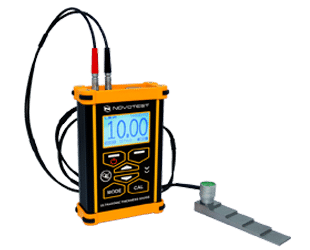

Spessimetro a ultrasuoni UT-1M-ST

Lo spessimetro a ultrasuoni UT-1M-ST è una versione speciale di spessimetro in una custodia metallica; è progettato per lavorare in condizioni estreme, quando c’è la possibilità che il dispositivo cada o riporti altri danni all’unità durante l’operazione. Il profilo resistente del corpo in alluminio resiste a carichi di compressione statici e dinamici elevati, che permette di utilizzare il dispositivo senza troppa cura. Lo spessimetro a ultrasuoni UT-1M-ST è progettato per misurare lo spessore di prodotti con bassa attenuazione delle onde ultrasoniche, e con accesso unidirezionale durante la produzione e il funzionamento.

Vantaggi:

• Protezione aggiuntiva della custodia metallica.
• I dati salvati possono essere trasmessi al PC.
• Selezione materiale e impostazione automatica della velocità degli ultrasuoni.
• Grande display grafico ad alto contrasto e retroilluminato.
• Visualizzazione degli spessori misurati in mm e pollici.
• Comodo menù del dispositivo.
• Ampia scelta di sonde UT con impostazioni preimpostate nello strumento.
• Modalità di elaborazione statistica delle misurazioni.
• Possibilità di ripristinare le calibrazioni di fabbrica.
• Possibilità di regolare tutti i parametri del percorso acustico.
• Ampio range di prova.
• Modalità di allarme acustico e visivo quando si esce dai range prestabiliti.

Accessori opzionali:

• Accoppiatore
• Custodia protettiva per l’unità elettronica
• Certificato di calibrazione rilasciato dal Laboratorio di Metrologia Indipendente
• Certificato di origine rilasciato dalla Camera di Commercio e Industria
• Blocchetti di calibrazione a gradini
• Sonde UT:
– 1,25 MHz sonda per spessimetro (echo) 20/2
– 2,0 MHz sonda per spessimetro (echo) 20/2
– 2,5 MHz sonda per spessimetro (echo) 12/2

– 5 MHz sonda per spessimetro (echo) 10/2
– 10 MHz sonda per spessimetro (echo) 6/2
– 10 MHz sonda per spessimetro (echo) 3×2
– 5 MHz sonda per spessimetro (echo-echo) 10/2, attraverso rivestimenti
– 10 MHz sonda per spessimetro (echo-echo) 6/2, attraverso rivestimenti
– 5 MHz sonda alta temperatura per spessimetro (echo) 10/2
– 5 MHz sonda per spessimetro (echo-echo) 10/2 attraverso rivestimenti, subacquea, cavo 10 m
– 5 MHz sonda per spessimetro (echo-echo) 10/2 attraverso rivestimenti, subacquea, cavo 20 m
– 5 MHz sonda per spessimetro (echo-echo) 10/2 attraverso rivestimenti, subacquea, cavo 30 m

Dotazione standard:

• Unità elettronica
• Trasduttore (sonda ECHO) – 1 pz a scelta (2,5 MHz, 5 MHz o 10 Mhz)
• Batterie AA – 2 pz
• Caricatore
• Cavo per PC
• PC software
• Valigetta
• Manuale d’uso

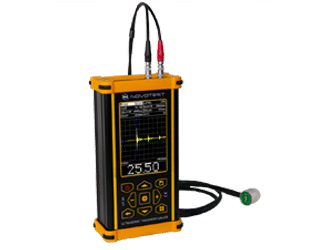

Spessimetro a ultrasuoni UT-2A (A-Scan)

Lo spessimetro a ultrasuoni con A-scan UT-2A è uno strumento potente, leggero e portatile, realizzato con una custodia ergonomica antiurto con protezioni in gomma – una versione industriale moderna di uno spessimetro generico. È una scelta eccellente per prove specialistiche a ultrasuoni in laboratorio e sul campo.

Vantaggi:

• Ampio range di spessori misurabili.
• Funzione di spessimetro e rilevatore di difetti.
• Comodità e semplicità di operazione.
• Modalità B-scan, che permette di ottenere il profilo del prodotto come immagine facile da leggere.
• Numero minimo di controlli.
• Selezione del tipo di sonda dall’archivio.
• Velocità degli ultrasuoni preimpostata.
• Display a colori ad alta luminosità.
• Indicatore acustico della presenza di contatto.

Dotazione standard:

• Unità elettronica
• Sonda
• Cavo Lemo-Lemo
• Software PC
• Cavo per PC
• Caricatore
• Valigetta
• Manuale d’uso

Accessori opzionali:

• Accoppiatore
• Sonde UT
• Sonda EMAT A1
• Blocchetto a gradini di calibrazione

DOWNLOAD

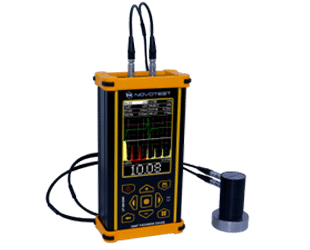

Spessimetro EMAT UT-3M-EMA

Lo spessimetro EMAT UT-3M-EMA permette di portare a termine non solo le normali operazioni di prova dello spessore di prodotti in metallo, ma anche di eseguire prove in casi in cui i metodi tradizionali, come piezo-ultrasonico, laser-ottico, raggi X, meccanico, ecc., non sono applicabili. La tecnologia elettromagnetica-acustica (EMA) per la misura dello spessore si basa sull’eccitazione delle onde ultrasoniche nel materiale da parte del generatore della sonda del dispositivo, e sul fissare il tempo del percorso delle onde ultrasoniche nel materiale.

Vantaggi:

• Lo spessimetro può vantare una modalità automatica unica che lo distingue dagli altri strumenti. Questa modalità rende semplice per tutti misurare lo spessore dei metalli in modo rapido e preciso. Lo strumento analizza automaticamente il segnale, seleziona il metodo di misurazione corretto, e regola le impostazioni. Il risultato dello spessore viene visualizzato con grandi numeri sul display.
• Lo spessimetro presenta anche la modalità B-scan. Questa modalità crea un profilo visivo del prodotto, come immagina, rendendolo semplice da leggere. Utilizzando uno speciale carrello della sonda, è possibile scansionare oggetti più grandi e ottenere un profilo dello spessore dettagliato.
• Per ordinare i prodotti in base ai limiti di spessore impostati, lo spessimetro offre una speciale modalità di controllo. Basta semplicemente impostare il valore di spessore minimo e massimo e si avrà la visualizzazione grafica dei risultati. Un allarme sonoro si attiva se lo spessore misurato si trova fuori da questi limiti. Questa modalità aiuta anche a valutare il danno di corrosione come percentuale dello spessore originale del prodotto.
• Per una prova esperta, gli operatori possono misurare manualmente lo spessore utilizzando vari metodi, come la funzione di autocorrelazione (ACF), la misurazione tra due picchi, zero-crossing, e tecniche di eco.

Dotazione standard:

• Unità elettronica
• Sonda EMAT
• Cavo (2 Lemo 00 – 2 Lemo 00)
• Blocchetti di calibrazione
• Cavo USB
• Caricatore
• Certificato di calibrazione
• Valigetta
• Manuale d’uso

Accessori opzionali:

• Diversi tipi di sonde EMAT
• Sonda alta temperatura EMAT (fino a 600° C)
• Maniglia per sonda alta temperatura EMAT (lunghezza 300, 450 o 600 mm)
• Cavo resistente alle alte temperature 2 Lemo 00 – 2 Lemo 00
• Carrello per scansione per sonda EMAT standard
• Custodia con cinghie per unità elettronica
• Blocchetti di calibrazione

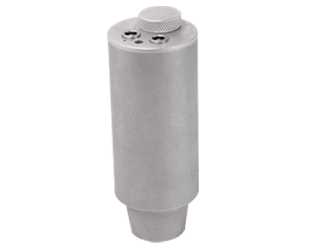

Trasduttore attivo EMAT

Il trasduttore attivo EMAT (Trasduttore Elettromagnetico-Acustico) EMAT-A1, espande le funzionalità degli spessimetri/rilevatori di difetti con A-scan standard a spessimetri EMAT.
Range di misurazione spessore: 0,8 – 300 mm
Misurazione attraverso lo spazio (ruggine, rivestimeno): Fino a 3 mm
Custodia della sonda: Lega di alluminio resistente
Alimentazione sonda: Batterie ricaricabili
On/off trasduttore: Automatico

Questo trasduttore converte lo spessimetro/rilevatore di difetti con A-scan in uno spessimetro EMAT, compatibile con la maggior parte dei rilevatori di difetti.

Applicazioni:

Il trasduttore attivo EMAT rappresenta un nuovo miglioramento tecnico per i classici spessimetri/rilevatori di difetti con A-scan grazie a un’unità elettromagnetica acustica, connessa a uno spessimetro/rilevatore di difetti con A-scan invece che a un trasduttore piezoelettrico tradizionale. Il trasduttore EMA è compatibile con vari spessimetri/rilevatori di difetti a ultrasuoni con A-scan, e attiva l’eccitazione con un impulso bipolare (qualsiasi rilevatore di difetti moderno ha questa funzione). Il trasduttore può essere utilizzato con qualunque spessimetro a ultrasuoni con A-scan che attiva l’eccitazione bipolare dell’ampiezza richiesta. Il trasduttore EMAT-A1 è in grado di attivare le funzionalità EMAT attraverso le funzioni di un rilevatore di difetti standard per un prezzo ragionevole. Il trasduttore permette di:
• misurare lo spessore di prodotti in metallo attraverso la ruggine;
• misurare lo spessore di prodotti in metallo attraverso rivestimenti;
• misurare lo spessore di prodotti in metallo attraverso uno spazio vuoto (contactless);
• rilevare il profilo del prodotto attraverso la scansione della superficie (* con un carrello per la scansione speciale, acquistabile separatamente).

Vantaggi:

• Alimentazione autonoma
• Ampio range di misurazioni dello spessore
• Compatibile con quasi qualsiasi spessimetro/rilevatore di difetti con A-scan

Dotazione standard:

• Trasduttore attivo EMAT
• Batterie AA – 2 pz
• Caricatore
• Valigetta
• Manuale d’uso

Accessori opzionali:

• Cavi per spessimetro/rilevatore di difetti
• Carrello per la scansione
• Batterie AA
• Caricatore

DOWNLOAD

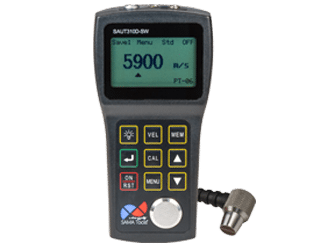

Spessimetro a ultrasuoni attraverso vernici

Strumento non distruttivo per misurare lo spessore dei materiali omogenei, in grado di discriminare i rivestimenti isolanti posti a copertura di basi metalliche. In modalità Attraverso vernici permette di misurare lo spessore di superfici rivestite senza dover rimuovere la copertura. Gli ambiti di utilizzo principali sono il comparto nautico e quello dei recipienti sotto pressione (estintori, caldaie, cisterne). Idoneo alla direttiva PED e D.M. 11/04/11.

Caratteristiche:

• Conforme agli standard internazionali: ASTM E797, EN 15317.
• Unisce semplicità d’uso ed elevata precisione.
• Duttilità d’impiego eccezionale, tale da permettere di verificare gli spessori di superfici verniciate.
• Selezione della scala di misura (metrica o imperiale).
• Selezione della risoluzione (decimale o centesimale).

Dotazione standard:

• Unità centrale
• Sonda standard
• Gel di accoppiamento 50 ml
• Cavo e software
• Valigetta
• Manuale d’uso

Accessori opzionali:

• Sonde opzionali
• Master di calibrazione 6 step
• Gel 50 ml / 260 ml / 1 lt / 5 lt
• Certificato di taratura

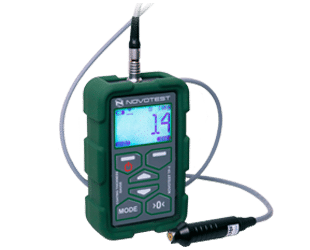

Spessimetro digitale per rivestimenti TP-2020

Lo spessimetro per rivestimenti TP-2020 è progettato per la misurazione non distruttiva dello spessore di rivestimenti su metalli ferrosi e non ferrosi. Lo spessimetro può anche misurare altri parametri, come: la profondità di gole e la corrosione, la rugosità della superficie e la temperatura, umidità ambientale e il punto di condensazione. Lo spessimetro TP-2020 può misurare un ampio range di spessori, da 0 a 60 mm, e, a seconda dello spessore della base e del rivestimento, può utilizzare diversi tipi di sonde.

Caratteristiche:

• Sensore di rilevamento automatico.
• Archiviazione delle singole calibrazioni nella memoria della sonda.
• Calcolo della media, indicazione di minimo e massimo.
• Trasferimento dei dati di misurazione al PC tramite USB.
• Custodia anti-urto con speciale protezione in silicone.
• Quattro modalità di misurazione: Normale, Controllo, Statistica, Media Automatica.
• Diverse sonde specializzate per misurare vari parametri.

Dotazione standard:

• Unità elettronica
• Sonda standard (scelta dal cliente)
• Spessori di riferimento
• Batterie AA – 2 pz
• Caricatore
• Cavo USB
• Manuale d’istruzioni
• Custodia

Accessori opzionali:

• Sonde aggiuntive
• Batterie
• Spessori di riferimento

DOWNLOAD

Misuratore di spessore per rivestimenti TPN-1

Il misuratore di spessore per rivestimenti TPN-1 è progettato per misurare lo spessore di strati sia singoli sia multipli di rivestimenti su qualsiasi base, metallica e non metallica. Il principio operativo si basa su un taglio localizzato (tacca) del rivestimento nel punto da testare dell’oggetto con la successiva misurazione dello spessore del rivestimento. Lo spessore del rivestimento è determinato dalla larghezza dell’intaglio, questo è possibile grazie alla speciale forma del taglierino dello strumento.

La misurazione può essere eseguita con qualsiasi microscopio di misura portatile con il range di misura adatto. Il misuratore di spessore per rivestimenti TPN-1 è conforme agli standard ISO 2808, ASTM B 4138, DIN EN 1071-2.

Dotazione standard:

• Maniglia
• 3 taglierini intercambiabili
• Manuale d’uso
• Valigetta

Accessori opzionali:

• Taglierini
• Microscopio

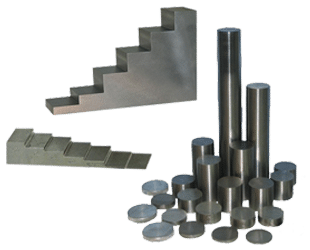

Blocchetti di calibrazione

Il set di blocchetti di calibrazione per spessori è necessario per l’esame e l’ispezione iniziale nella produzione degli spessimetri a ultrasuoni. I blocchetti di calibrazione sono anche utilizzati per la verifica, la calibrazione e la certificazione metrologica degli spessimetri a ultrasuoni. Questi blocchetti sono usati nei seguenti range:
• 0,2 – 300 mm per acciaio
• 1 – 300 mm per duralluminio
• 1 – 100 mm per ottone

I blocchetti di calibrazione a gradini sono utilizzati per la regolazione e la calibrazione degli spessimetri a ultrasuoni. Le dimensioni lineari dei blocchetti a gradini sono disponibili individualmente su richiesta del cliente e secondo la documentazione normativa e tecnica in vigore.

Dotazione standard:

• Blocchetti
• Certificato di calibrazione
• Custodia

Accessori opzionali:

È possibile produrre sia kit standard sia campioni di qualsiasi altro spessore e di qualsiasi materiale richiesto.
