Rilevatori di difetti

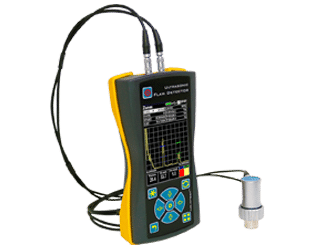

Rilevatore di difetti a ultrasuoni – UD2301

I rilevatori di difetti sono progettati per ricercare vuoti e disomogeneità all’interno dei materiali da testare con strumenti a ultrasuoni. Ѐ il dispositivo più comune per la prova non distruttiva di prodotti in metallo (e altri materiali con bassa attenuazione degli ultrasuoni) in produzione e in lavorazione. Il rilevatore di difetti a ultrasuoni UD2301 è un dispositivo potente, ergonomico e portatile che presenta tutte le funzioni di un comune rilevatore di difetti a ultrasuoni industriale e può essere usato in laboratori e officine, così come sul campo. Il dispositivo è fornito di un software PC per caricare l’archivio delle misurazioni e i risultati dei processi.

Vantaggi:

• Display molto luminoso grazie al quale è comodo lavorare all’aperto in giornate soleggiate.
• Range di frequenza da 0 a 10 MHz, con regolazione fluida.
• Visualizzazione di una scala di scansione in microsecondi e millimetri.
• Costruzione e lavorazione A-scan e B-scan.
• Presenza nel dispositivo della modalità operativa delle curve DAC (costruzione di 16 punti).
• Esistenza nel dispositivo della modalità TVG (costruzione di 16 punti).
• Funzione DGS, con calcolo automatico della dimensione del riflettore corrispondente.
• Archivio delle misurazioni, impostazioni, trasduttori con la possibilità di trasferire i dati a un PC.
• Qualsiasi opzione di orientamento del display laterale che permette di lavorare con il dispositivo in qualsiasi posizione.
• Il dispositivo lavora con batterie AA standard, così come con batterie tradizionali, che le rende semplici da sostituire.
• Il rilevatore di difetti UD2301 può essere alimentato con una batteria mobile universale (power bank) tramite un cavo mini USB.
• Custodia ergonomica anti-urto con protezioni di gomma.
• Leggero e compatto.

Dotazione standard:

• Rilevatore di difetti a ultrasuoni
• Sonde UT – 2 pz
• Cavo Lemo-Lemo – 1 pz
• Batterie AA – 3 pz
• Caricatore
• Cavo USB per collegamento a PC
• Valigetta
• Manuale d’uso

Accessori opzionali:

• Accoppiatore
• Sonde UT
• Blocchetti di calibrazione

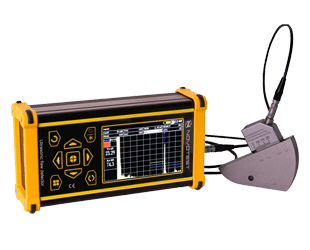

Rilevatore di difetti a ultrasuoni – UD2303

Il rilevatore di difetti a ultrasuoni UD2303 è una versione compatta di un rilevatore di difetti industriale con funzioni e modalità che sono progettate per semplificare il lavoro di routine del controllo qualità il più possibile. La custodia resistente agli urti in lega di alluminio con una grande batteria assicurerà una lunga durata del dispositivo e la possibilità di utilizzarlo in condizioni difficili. Il rilevatore di difetti a ultrasuoni UD2303 ha la funzione di rotazione dello schermo.

In altre parole, non è necessario tenere il dispositivo in una posizione, poiché premendo un pulsante è possibile modificare la posizione dello schermo, orizzontale o verticale. Inoltre, grazie a questa funzione, lo strumento è adatto sia per persone mancine sia per destrorsi.

Caratteristiche:

Il dispositivo è progettato per controllare la qualità di prodotti in vari materiali, come: metallo, plastica, vetro, materiali compositi, ecc. Le funzioni del dispositivo sono controllare la continuità dei materiali e identificare i punti di inconsistenza, ricercare corrosione nascosta, crepe e altri difetti interni dei materiali menzionati precedentemente. Il rilevatore di difetti a ultrasuoni comprende anche altre funzioni, come la misura dello spessore di vari prodotti, strutture ed è in grado di ispezionare le saldature, che può essere utile sia nelle fasi intermedie della produzione sia nei controlli in ingresso dei prodotti semi-lavorati.

Vantaggi:

• Calibrazione automatica
• Menù del dispositivo intuitivo
• Generatore di impulsi a eccitazione regolabile
• Salvataggio dei risultati delle misurazioni e possibilità di visualizzazione
• Trasferimento delle registrazioni archiviate al PC

Dotazione standard:

• Rilevatore di difetti a ultrasuoni UD2303
• Sonde UT – 2 pz
• Cavo Lemo-Lemo – 1 pz
• Caricatore
• Cavo USB per collegamento a PC
• Software PC (disponibile per il download)
• Valigetta
• Manuale d’uso

Accessori opzionali:

• Sonde (UT) e cavi aggiuntivi
• Blocchetti di calibrazione standard
• Blocchetti di calibrazione personalizzati
• Gel di accoppiamento

DOWNLOAD

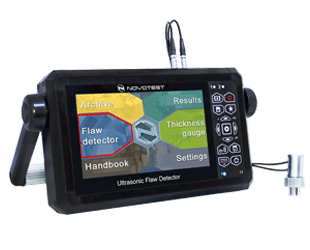

Rilevatore di difetti a ultrasuoni – UD3701

Il rilevatore di difetti a ultrasuoni UD3701 è progettato per rilevare difetti interni, come discontinuità ed eterogeneità dei materiali in prodotti e saldature; determinare le coordinate e valutare i parametri dei difetti; misurare lo spessore e la velocità di propagazione e attenuazione delle onde ultrasoniche nei materiali (metalli, plastiche, vetro, ecc.); ricercare punti di corrosione, crepe, delaminazione interna e altri difetti.

Il rilevatore di difetti a ultrasuoni è un dispositivo universale, potente, funzionale, ergonomico e affidabile per portare a termine operazioni di rilevamento di difetti sia in laboratorio sia sul campo. Grazie a uno speciale software, il dispositivo permette di trasferire al PC un archivio di misurazioni precedentemente salvate. Inoltre è possibile salvare nello strumento i parametri e le impostazioni degli oggetti testati e le sonde utilizzate.

Vantaggi:

• Schermo touch luminoso comodo per lavorare all’aperto in giornate soleggiate.
• Calcolo automatico del ritardo nella sonda.
• Range di frequenza da 0 a 10 MHz, con regolazione fluida.
• Visualizzazione di una scala di scansione in microsecondi e millimetri.
• Presenza nel dispositivo della modalità operativa delle curve DAC e TVG (fino a 16 punti).
• Presenza nello strumento della modalità di controllo DGS, con calcolo automatico della zona del riflettore corrispondente.
• Regolazione delle impostazioni sia utilizzando il touch screen sia con la tastiera.
• Presenza di blocchi mobili d\’uscita dei valori misurati, così che possa essere posizionati in qualsiasi parte dell’A-scan.
• Archivio delle misurazioni, impostazioni, sonde, con la possibilità di trasferire i dati al PC.
• Simulazione della misurazione da un dato conservato nella memoria del dispositivo.

Dotazione standard:

• Rilevatore di difetti a ultrasuoni UD3701
• Sonde UT – 2 pz
• Cavo Lemo-Lemo – 1 pz
• Caricatore
• Cavo USB per collegamento a PC
• Valigetta
• Manuale d’uso

Accessori opzionali:

• Sonde aggiuntive (UT)
• Cavi Lemo-Lemo aggiuntivi
• Caricatore
• Borsa per operazioni comode
• Blocchetti di calibrazione

Rilevatore di difetti magnetico

Il rilevatore di difetti magnetico (giogo magnetico) MPD-DC viene utilizzato in circostanze in cui l’attrezzatura elettrica non deve essere usata o è vietata dalle regole. Il dispositivo è utilizzato durante le ispezioni delle particelle magnetiche (dove applicabile) secondo ASTM E 709, ASTM E 1444, ASME Sezione V Articolo 7 e MIL-STD-1949. Il rilevatore di difetti magnetico è utilizzato per rilevare crepe di ogni tipo in superficie e sotto la superficie (schegge, mancanza di giunture saldate a fusione, strappi, ecc.) in strutture composte da materiali ferromagnetici.

Lo strumento presenta due magneti permanenti in gusci cilindrici, che sono collegati da un cavo magnetico flessibile, così che può essere utilizzato per MPI di posizioni lontane, saldature ad angolo e altri prodotti di varie forme e dimensioni.

Vantaggi:

Il rilevatore di difetti magnetico MPD-DC può essere utilizzato nei casi in cui non possono essere usati elettromagneti, quando l’alimentazione elettrica è difficile o limitata da regole per la sicurezza (durante lavori in quota; lavorando in condizioni sul campo; misurando la superficie interna di taniche, serbatoi, ecc.), alla temperatura operativa da -30 °C a +50 °C e umidità relativa fino al 95% a 35 °C .

Dotazione standard:

• Rilevatore di difetti
• Borsa
• Manuale d’uso

Accessori opzionali:

• Rilevatore di difetti magnetico separato
• Set di materiali per controllo di particelle magnetiche
• Lente di ingrandimento
• Torcia elettrica
• Campione di controllo per MPI

DOWNLOAD

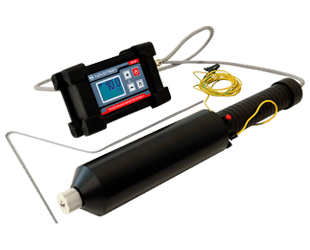

Scintillografo a impulsi – Holiday Detector

Lo scintillografo a impulsi Holiday Detector SPARK-1 è un dispositivo per il rilevamento dei difetti (assottigliamento, microfori, crepe, ecc.) nei rivestimenti dielettrici su metalli. Il principio di operazione dello strumento si basa sul metodo della scintilla elettrica. Una sonda con un elettrodo collegato a un polo della fonte di tensione esamina la superficie dell’oggetto testato direttamente lungo il rivestimento. Il secondo polo della fonte di tensione dal connettore a terra è collegato direttamente alla struttura in metallo. L’unità elettronica trova gli spazi vuoti con la tensione tra l’elettrodo e la base conduttrice.

Vantaggi:

• Affidabilità
• Piccole dimensioni e leggero
• Batterie ad alta capacità
• Lunga durata delle batterie con batteria potenziata
• Impostazioni digitali accurate di tensione e sensibilità
• Indicatore di carica delle batterie
• Segnale sonoro dei difetti

Dotazione standard:

• Unità elettronica
• Sonda
• Cavo di terra con morsetto a coccodrillo
• Elettrodo a T
• Caricatore
• Valigetta
• Manuale d’uso

Accessori opzionali:

• Sonda a barra a T
• Sonda a spazzola metallica a C
• Sonda a spazzola a nastro
• Sonda a molla

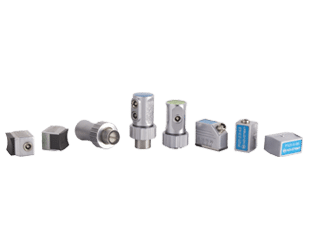

Sonde UT (trasduttori)

Offriamo sonde (trasduttori) di tipologia generale e per scopi speciali, standard e personalizzate: raggio dritto, raggio angolato, doppio elemento, a terra e altri. Tutti i trasduttori sono progettati per l’utilizzo con i rilevatori di difetti a ultrasuoni.

Tipo di collegamento: Lemo 00 (altri collegamenti su richiesta).

I trasduttori a contatto a doppio elemento sono progettati per la prova di giunture saldate e brasate di elementi di strutture in metallo, condutture per il rilevamento di diversi tipi di difetti (crepe, particelle non metalliche, pori, vuoti di fusione, graffi, crepe superficiali, ecc).
I trasduttori a contatto a raggio dritto sono progettati per rilevare difetti interni (pori, crepe, delaminazione e altri); inoltre sono utilizzati per ricercare assottigliamenti localizzati nelle pareti di strutture in metallo e del prodotto, inclusi i prodotti in acciai basso-legati e austenitici.
I trasduttori con messa a terra sono progettati per rilevare difetti interni di tubi e per cercare assottigliamenti localizzati nelle pareti delle tubazioni, inclusi i prodotti in acciai basso-legati e austenitici.

DOWNLOAD

Blocchetti di calibrazione

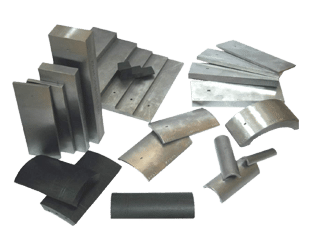

I blocchetti di calibrazione con tacche sono utilizzati per configurare la sensibilità e la durata della scansione dei rilevatori di difetti a ultrasuoni per la prova di vari prodotti (principalmente fogli piatti e tubi).
I blocchetti di calibrazione con tacche (riflettori angolari) sono fatti dello stesso materiale dell’oggetto testato, nel quale la geometria (spessore e raggio superficiale del campione standard) ha le stesse caratteristiche del pezzo misurato.

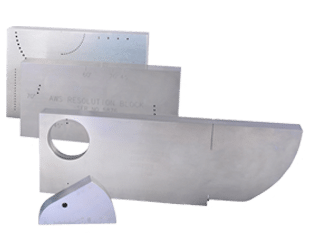

Blocchetti di riferimento

Il blocchetto V1 permette di:
• Determinare il punto di inserimento delle oscillazioni ultrasoniche e la distanza dalla piastra piezoceramica all’alloggiamento della sonda con una precisione di ± 0,5 mm.
• Definire l’angolo di ingresso delle oscillazioni ultrasoniche con una precisione di ± 1°.
• Definire la zona (morta) incontrollabile (per l’acciaio) dei trasduttori piezoelettrici ultrasonici a raggio dritto.

• Determinare la linearità della scansione a ultrasuoni in orizzontale.
• Configurare la velocità e la sensibilità della scansione dei trasduttori piezoelettrici a raggio dritto, raggio angolare e doppio elemento.

Il blocchetto di riferimento V2 permette di:
• Calibrare la scansione dei rilevatori di difetti attraverso la velocità di espansione delle onde ultrasoniche, lavorando con trasduttori piezoelettrici a raggio dritto.
• Calibrare la scansione dei rilevatori di difetti attraverso la velocità di espansione delle onde ultrasoniche, lavorando con trasduttori piezoelettrici a raggio angolare.
• Impostare la sensibilità condizionata dei rilevatori di difetti a ultrasuoni con trasduttori piezoelettrici a raggio dritto e angolare.
• Determinare il punto di uscita delle oscillazioni ultrasoniche e la distanza dalla piastra piezoceramica alla custodia della sonda.
• Definire l’angolo di ingresso delle oscillazioni ultrasoniche nell’acciaio.

Sono disponibili anche altre tipologie di blocchetti conformi ai diversi standard (ISO, DIN, ecc). Si possono avere su richiesta blocchetti UT o PAUT conformi ad altri standard.
