Retrofit macchine prova ingranaggi

CRASE è presente sul mercato dell’ingranaggio da più di 30 anni; oggi è in grado di vendere, assistere e retrofittare macchine di prova per la misurazione di ingranaggi cilindrici e conici. I problemi legati alle misurazioni nel controllo degli ingranaggi sono da noi affrontati grazie alla conoscenza maturata negli anni e alla tecnologia a oggi disponibile.

Offriamo tutti gli strumenti necessari per un controllo completo dell’ingranaggio: evolventimetri (manuali, semi-automatici e CNC), utili per il controllo geometrico delle ruote dentate, che misurano il profilo dell’evolvente, l’elica, il passo e l’eccentricità; ingranometri, per il controllo funzionale dell’ingranaggio attraverso la prova di rotolamento bifianco (più semplice e più usata) e monofianco (che dà risultati migliori e più precisi); rugosimetri, fondamentali per la verifica della rugosità sui denti dell’ingranaggio.

La precisione di ruote e alberi dentati è molto importante: un ingranaggio impreciso è rumoroso, provoca vibrazioni, si usura velocemente e il suo rendimento risulta scarso.

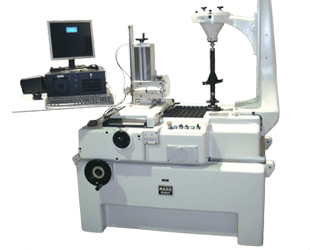

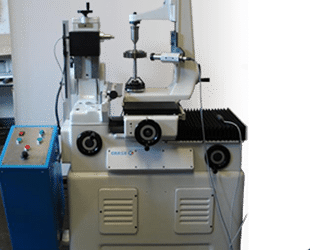

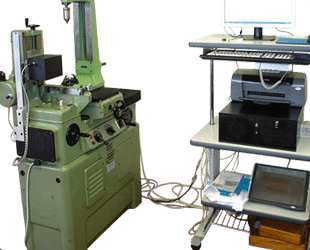

Evolventimetri manuali

MAAG − KLINGELNBERG − MAHR − FRENCO − HOFLER

Gli evolventimetri manuali con o senza disco base, sono una valida alternativa tecnico−economica per la misura degli ingranaggi. Una volta che gli strumenti sono retrofittati rimangono validi e aggiornati. I nostri tecnici sono in grado di aggiornare il vostro evolventimetro di qualsiasi marca e tipo, CNC o manuale. Oltre il lavoro di aggiornamento del sistema di misura, abbiamo possibilità di riparare o revisionare le parti meccaniche ed elettroniche.

Il software è in grado di misurare secondo DIN 3960 / 3962 AGMA, JIS, BS, ISO per incontrare le richieste del cliente; misurazione dell’esterno di ingranaggi cilindrici e pignoni.

Tipologie di misurazione nel pacchetto base “Gear Soft”:

• Profilo ed elica diritti (0°).
• Profilo ed elica inclinati.
• Profilo con rilascio della punta e della radice.
• Calcolo bombatura Cb Ca.
• Misurazioni del profilo K-Chart per i campi di tolleranza predefiniti.

Applicabile a evolventimetri completamente manuali con generazione del profilo di evolvente tramite disco di base o barasseno meccanico. Installazione di una sonda di misura LVDT e di due righe ottiche interfacciate con elettronica dedicata a un personal computer. La macchina può essere utilizzata può essere calibrato e verificato con qualsiasi ingranaggio master standard.

Maag PH-60, Klingelnberg-PFS-60,62,600, Hofler EFR 300, EFR 350, EFR 401, 401 MZ Golder Micron IL600, Karl Mahr 891T, David Brown 18T.

DOWNLOAD

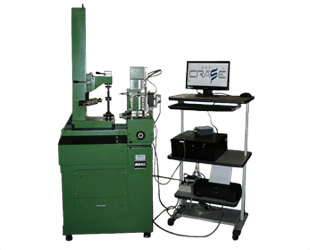

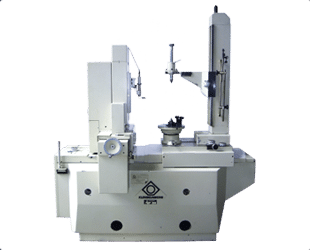

Evolventimetri semi-automatici

Tipologie di misurazione nel pacchetto base “Gear Soft”:

• Profilo ed elica diritti (0°).
• Profilo ed elica inclinati.
• Profilo con rilascio della punta e della radice.
• Calcolo bombatura Cb Ca.
• Misurazioni del profilo K-Chart per i campi di tolleranza predefiniti.

Applicabile a evolventimetri con movimento motorizzato degli assi di misura per la misura di elica ed evolvente, il sistema permette di ampliare e digitalizzare le impostazioni manuali dell’elica di base, del rabbio di base ed eventualmente la contropunta.

Maag PH-40,100, SP-60,100, Klingelnberg-PFSU 640,1200,1600, Hofler EFRS 401, EFRS 631, HFR 630.

DOWNLOAD

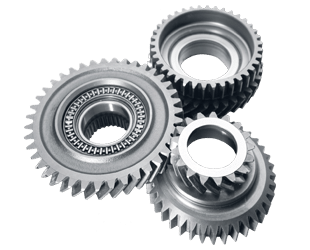

Evolventimetri CNC

Tra gli evolventimetri CNC troviamo varie macchine di misura che spaziano da un diametro di 200 mm a 2000 mm e completamente automatiche, che permettono di misurare in modo veloce e semplice. Con un unico ciclo di misura, lo strumento vi fornisce report di prova per la misura dei parametri di elica, evolvente e divisione. Tutti i parametri misurati rispondono alle normative DIN, AGMA e ISO. Il sistema di misura risulta essere semplice e dall’utilizzo immediato. Il nostro punto di forza è l’assistenza tecnica, con relativi aggiornamenti software. Questo garantisce nel tempo la competitività a lungo periodo.

Tipologie di misurazione nel pacchetto base “Gear Soft”:

• Profilo ed elica diritti (0°).
• Profilo ed elica inclinati.
• Profilo con rilascio della punta e della radice.
• Calcolo bombatura Cb Ca.
• Misurazioni del profilo K-Chart per i campi di tolleranza predefiniti.

Tipologie di misurazione nel pacchetto CNC “Gear Soft”:

• Errore passo singolo.
• Errore passo adiacente.
• Variazioni del passo.
• Errore passo cumulativo.
• Divisione.
• Concentricità.

Applicabile a evolventimetri con tutti gli assi motorizzati, interfacciati a un controller di movimento programmabile CNC. Esegue una verifica completa dell’ingranaggio con ciclo totalmente automatico per tutti i denti specificati. Gear Soft CNC offre la misurazione dei grafici di elica, profilo, run-out e misurazione del passo.

Klingelnberg PNC-33, PNC-40, PNC-60, Hofler EMZ 400,401,402,630,631,632, Hofler ZME 400, Hofler ZP 250,260,350,400, M&M.
