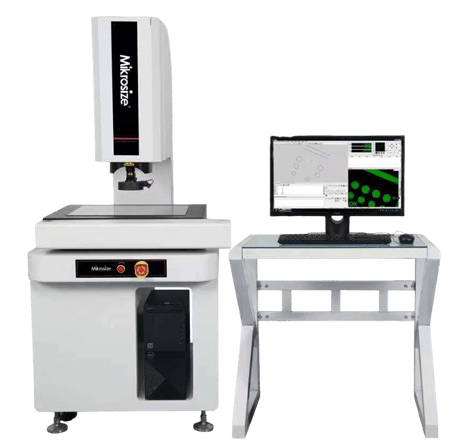

VMC macchina ottica automatica CNC

VMC macchina ottica automatica CNC

• Controllo a circuito chiuso CNC completamente automatico, auto-misurazione; design integrativo, comodo per la misurazione.
• Base di marmo stabile e affidabile, assicura alta velocità di misura e precisione.
• Guida lineare di precisione e vite a sfera da rettifica, il servomotore AC assicura accuratezza.
• Scala lineare ad alta precisione, risoluzione 1 µm, grande stabilità.
• Zoom manuale e 1/2” fotocamera a colori ad alta risoluzione CCD.
• Illuminazione superficie a LED programmabile 8 divisioni e 5 anelli.
• Illuminazione parallela a LED del profilo, può regolare a 256 gradi la luminosità in modo intelligente.
• Sonda tattile opzionale per misurazioni 3D.

Specifiche:

Modello 2.5D VMC-3020 VMC-4030 VMC-5040
Modello 3D VMC-3020P VMC-4030P VMC-5040P
Distanza spostamento assi X – Y 300 x 200 mm 400 x 300 mm 500 x 400 mm
Distanza spostamento asse Z 200 mm
Dimensioni 750 x 520 x 980 mm 1000 x 620 x 990 mm 1300 x 750 x 1000 mm
Capacità di carico massima 25 kg
Peso netto 240 kg 280 kg 360 kg
Scala lineare 3 assi X – Y – Z (2.5D) Risoluzione: 0,5 µm
Precisione E1(x/y) = 2,5+L/100 µm
Ripetibilità ± 2 µm
Sistema di movimento Assi X – Y – Z: asta a vite
Controllo di movimento Controllo movimento automatico CNC
Sistema video TEO 1/2″ fotocamera a colori CCD
Zoom coassiale manuale
Ingrandimento ottico: 0,7 – 4,5x; Ingrandimento video: 20 – 148x
Distanza di lavoro (standard): 92 mm
Vista dell’oggetto (standard) 11,1 ~ 1,7 mm
Velocità (mm/sec) Assi X – Y: 200; Asse Z: 50
Illuminazione Profilo: illuminazione parallela LED regolabile a 256 gradi
Superficie: illuminazione fredda LED regolabile a 256 gradi, 5 anelli 8 divisioni
Misurazione 3D Modulo 3D e sonda tattile UK Renishaw
Software di misura Mikrosize
Ambiente di lavoro Temperatura: 20°C ± 2°C; Variazione temperatura < 2°C/ora; Umidità: 30 – 80%
Alimentazione AC 100 ~ 220 V; 50/60 Hz; 10 A

Dotazione:

Software di misura Fotocamera CCD / Scheda acquisizione video Zoom coassiale manuale
Mainframe / Sistema PC Dell Trasferimento scala / Scheda controllo movimento Illuminazione LED 8 divisioni
Scala lineare / Blocchetto di taratura Blocchetto da 100 mm (3D) Sonda Renishaw (3D)

Specifiche sulla macchina ottica automatica VMU

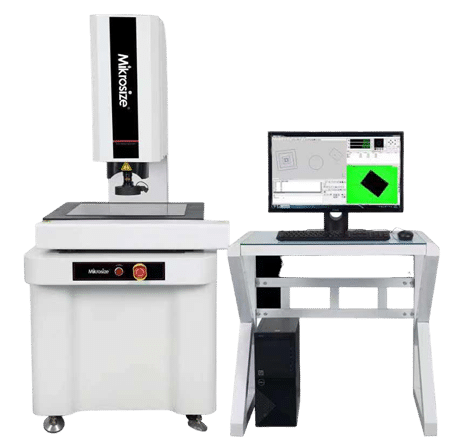

VMU macchina ottica automatica CNC

• Controllo a circuito chiuso CNC completamente automatico, automisurazione; design integrativo, comodo per la misurazione.
• Base e montante di marmo stabile e affidabile, assicura alta velocità di misura e precisione.
• Guida lineare di precisione e vite a sfera da rettifica, il servomotore AC assicura accuratezza.
• Scala lineare ad alta precisione, risoluzione 1 µm, grande stabilità.
• Zoom manuale e 1/2” fotocamera a colori ad alta risoluzione CCD.
• Illuminazione superficie a LED programmabile 8 divisioni e 5 anelli.
• Illuminazione parallela a LED del profilo, può regolare a 256 gradi la luminosità in modo intelligente.
• Sonda tattile opzionale per misurazioni 3D.

Specifiche:

Modello 2.5D VMU-3020 VMU-4030 VMU-5040
Modello 3D VMU-3020P VMU-4030P VMU-5040P
Spostamento assi X - Y 300 x 200 mm 400 x 300 mm 500 x 400 mm
Spostamento asse Z 200 mm
Precisione E1(x/y) = 2,5+L/100 µm
Sistema video TEO 1/2″ fotocamera a colori ad alta definizione
Lenti zoom coassiale automatico 6,5x Pomeas
Ingrandimento ottico: 0,7 – 4,5x; Ingrandimento video: 20 – 148x
Distanza di lavoro (standard): 92 mm
Vista dell'oggetto (standard) 11,1 ~ 1,7 mm
Risoluzione scala lineare 0,5 µm
Sistema di movimento Assi X - Y - Z: asta a vite
Controllo di movimento Controllo movimento automatico CNC
Velocità (mm/sec) Assi X – Y: 200; Asse Z: 50
Illuminazione Profilo: illuminazione parallela LED regolabile a 256 gradi
Superficie: illuminazione fredda LED regolabile a 256 gradi, 5 anelli 8 divisioni
Misurazione 3D Modulo 3D e sonda tattile UK Renishaw MCP-K2
Software di misura Mikrosize
Capacità di carico massima 25 kg
Dimensioni 750x520x980 mm 1000x620x990 mm 1300x750x1000 mm
Peso netto 240 kg 280 kg 360 kg
Ambiente di lavoro Temperatura: 20°C ± 2°C; Variazione temperatura < 2°C/ora; Umidità: 30 – 80%
Alimentazione AC 100 ~ 220 V; 50/60 Hz; 10 A

Dotazione:

Software di misura Fotocamera CCD / Scheda acquisizione video Zoom coassiale automatico 6,5x
Mainframe / Sistema PC Dell Trasferimento scala / Scheda controllo movimento Illuminazione LED 8 divisioni
Scala lineare / Blocchetto di taratura Blocchetto da 100 mm (3D) Sonda Renishaw (3D)
