Serie di evolventimetri GMM

La serie di evolventimetri GMM, costruiti da MDM Metrosoft, per la misura degli ingranaggi, grazie a pacchetti software personalizzabili per le diverse applicazioni, è idonea ad effettuare una vasta gamma di misurazioni in modo completamente automatico. Si tratta di un sistema metrologico multifunzionale in grado di recepire ed eseguire le procedure software di misura più frequenti nel settore industriale.
La struttura è costituita da tre assi lineari coordinati a sostentamento pneumostatico su guide in granito, con annullamento totale di attriti e usura.
È prevista l’installazione di due contropunte di cui una solidale all’asse rotativo (W) e l’altra contrapposta e regolabile in altezza, montata su un’apposita colonna in granito. La regolazione della contropunta è motorizzata. Questo sistema coordinato a quattro assi è predisposto per l’installazione di una testina di misura analogica che, tramite un palpatore, va a toccare fisicamente la superficie del particolare in esame verificandone l’andamento teorico, realizzato tramite una opportuna interpolazione generata dal controllo, secondo la formulazione matematica implementata nel software.

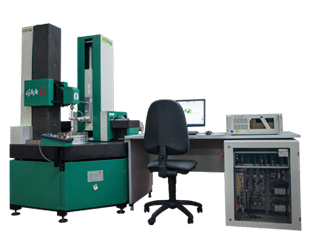

Evolventimetro GMM 40 – Small Size

MISURA INGRANAGGI CON DIAMETRO ESTERNO FINO A 400 mm

Macchina dalle elevate caratteristiche dinamiche grazie all’utilizzo di motori lineari con guide a sostentamento pneumostatico che permettono una movimentazione priva di attriti.

La struttura comprende tre assi lineari (X, Y, Z), un asse rotativo (W) e una colonna per la contropunta, il tutto basato su guide in granito ad alta precisione. Ciò permette una migliore stabilità a lungo termine ed una bassa risposta termodinamica, anche in presenza di variazioni di temperatura.

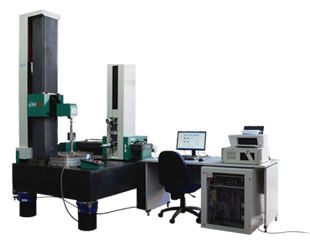

Evolventimetro GMM 70 – Medium Size

MISURA INGRANAGGI CON DIAMETRO ESTERNO FINO A 700 mm

GMM 70, nonostante abbia mantenuto lo stesso principio costruttivo, rispetto al modello Small Size è stata concepita per permettere di misurare con grande precisione particolari di maggior peso e volume.

La sua struttura poggia al suolo per mezzo di supporti pneumatici autolivellanti. Questo fa sì che l’intero sistema di misura sia isolato da sollecitazioni esterne e che venga assorbita l’energia cinetica delle masse in movimento. La tavola rotante è strutturata in modo da sopportare un carico intorno ai 1500 kg grazie al sostentamento pneumostatico su guida in granito.

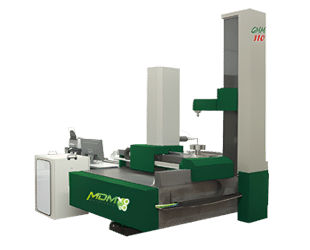

Evolventimetro GMM 110 – Big Size

MISURA INGRANAGGI CON DIAMETRO ESTERNO FINO A 1100 mm

GMM 110 è il modello più grande della gamma ed è stata pensata e dimensionata per misurare con adeguata precisione ingranaggi o altri particolari con volumi e pesi elevati. La struttura è totalmente in granito senza parti saldate.

La tavola rotante di enorme resistenza e di notevole diametro, poggia su guide a sostentamento pneumostatico e viene movimentata da un asse elettronico ed
encoder di ultima generazione.
Può sopportare carichi fino a 2000 kg, mantenendo una risoluzione di 0,36″ d’arco (3.600.000 conteggi per giro), grazie ad uno speciale motore torque di grande diametro e senza utilizzare alcun tipo di riduzione meccanica (albero elettronico).
