Durometri da banco vickers

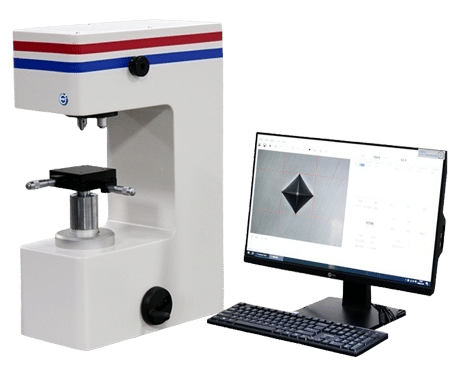

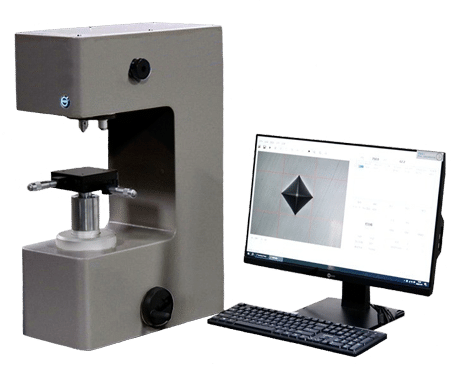

Durometro Vickers manuale – THV-1MPE
Descrizione:
• Design semplice: sorgente luminosa e fotocamera integrate, computer, controllo specifico del durometro e software di misurazione.
• Telecamera CCD HD da 5 milioni integrata; il percorso della luce è breve e l’immagine è nitida.
• Sorgente luminosa LCD integrata ad alta luminosità e lunga durata.
• Software speciale di controllo e misurazione del durometro integrato: controllo del durometro, indicazione di pressione, torretta automatica, regolazione della luminosità, misurazione automatica della durezza.
• La vite adotta un’unica guida ottica trasversale per garantire la precisione della guida. Se il campione viene sollevato, l’indentazione può essere messa a fuoco meglio e la posizione dell’immagine rimane invariata.
• La calibrazione tramite micrometro o blocco di calibrazione della durezza può essere calibrata automaticamente, in modo che il valore di durezza sia più accurato in linea con i requisiti.
• Statistiche dei valori di durezza e avviso di superamento della durezza.
• Durezza secondo lo standard nazionale e conversione ASTM in altre durezze.
• Il rapporto della prova può essere personalizzato dall’utente, e tutti i dati della prova, inclusa l’immagine dell’indentazione, verranno salvati per sempre per una facile consultazione dello storico.
Dati tecnici:
| Modello | THV-1MPE |
| Torretta | Automatica |
| Forza di prova | 10 gf (0,098 N), 25 gf (0,245 N), 50 gf (0,49 N), 100 gf (0,98 N), 200 gf (1,96 N), 300 gf (2,94 N), 500 gf (4,9 N), 1 kgf (9,8 N) |
| Cambio del carico | Manuale |
| Normative e standard | GB/T4340.2, ASTM E92 |
| Risoluzione di misura | 0,01 µm |
| Scala di conversione | Lowe's, Brinell |
| Range di prova durezza | 8 - 2900 HV |
| Modalità di applicazione della forza | Automatico (carico, mantenimento, scarico) |
| Obiettivi di prova | 10X, 40X |
| Tempo di mantenimento della forza di prova | 1 - 99 sec |
| Altezza massima del campione | 160 mm |
| Distanza del penetratore dalla macchina | 170 mm |
| Tavolo di prova X-Y | Dimensioni: 100x100 mm - Spostamento massimo: 25x25 mm |
| Computer | Monitor 21,5" - 8 GB RAM + 256 GB hard disk, Sistema Operativo WIN10, WIFI |
| Fotocamera | 5 megapixel |
| Alimentazione | AC 220 V + 5%, 50-60 Hz, 600 W |
| Peso | Circa 50 kg |
| Dimensioni | 540x260x650 mm |

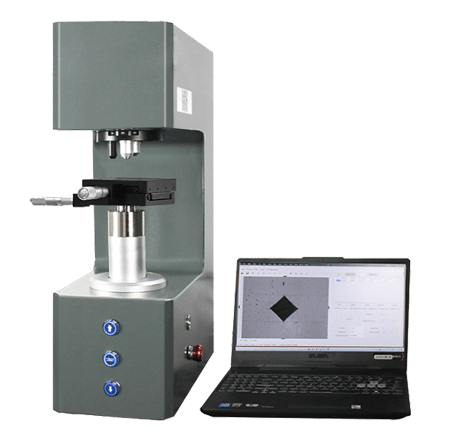

Durometro Vickers semi-automatico – iHV-1/iHV-10/iHV-50
Vantaggi:
• Il software consente una messa a fuoco rapida e precisa, con nuovi algoritmi di messa a fuoco che aggiornano gli standard del settore.
• Testa di prova HV – HK, configurazione multi-obiettivo 10X, 40X (2,5X, 5X, 20X, 50X opzionale).
• Messa a fuoco automatica ad alta velocità tramite movimentazione meccanica e ottica.
• Dispositivo automatico anticollisione.
• Cambio automatico dei carichi di prova, regolazione luminosità e contrasto in base a diversi materiali e condizioni della superficie.
• Dotato di una fotocamera panoramica che non richiede l’unione delle immagini per generare immagini panoramiche campione. Telecamera industriale ad alta definizione integrata da 12 megapixel.
• Non è necessario il posizionamento manuale, il nuovo algoritmo per la misurazione precisa automatica è in grado di rilevare misurazioni su superfici differenti.
Descrizione:
• Messa a fuoco automatica.
• Torretta automatica a 6 posizioni.
• Controllo motorizzato dell’asse Z.
• Protezione anticollisione.
• Telecamera Over View Panoramica per zona di lavoro (opzionale).
• Misurazione automatica del valore di durezza.
• Illuminazione, fotocamera, messa a fuoco e i dispositivi di conversione della potenza sono tutti integrati.
• Banco da lavoro X/Y ad altissima precisione: Precisione della ripetibilità di posizionamento del tavolo di prova 1 micron, corsa massima fino a 200 mm.
• Opzioni di più lingue disponibili da selezionare e personalizzare.
Dati tecnici:
| Modello | IHV-1AZ | IHV-10AZ | IHV-50AZ |
| Range della forza | 10 gf - 1 Kgf | 0,3 - 10 Kgf | 0,5 - 50 Kgf |
| Cambio automatico dei valori di forza | Sì | ||
| Prova Vickers | Sì | ||
| Prova Knoop | Sì | ||
| Prova Brinell (opzionale) | Sì | ||
| Torretta automatica | Sì | ||
| Numero di parti lavoranti della torretta | 3(6) | ||
| Lenti dell’obbiettivo | 10X，40X (2,5X, 5X, 20X, 50X) | ||
| Fotocamera panoramica | Opzionale | ||
| Regolazione automatica della luminosità | Sì | ||
| Posizionamento del mirino laser | Opzionale | ||
| Misurazione automatica del valore di durezza | Sì | ||
| Posizionamento del bordo del campione | Opzionale | ||
| Modulo di corrispondenza della forma del campione | Opzionale | ||
| Modulo di saldatura | Opzionale | ||
| Misura della resistenza alla frattura | Sì | ||
| Output del rapporto | Sì | ||
Durometro Vickers automatico – iHV-1/iHV-10/iHV-50
Vantaggi:
• Il software consente una messa a fuoco rapida e precisa, con nuovi algoritmi di messa a fuoco che aggiornano gli standard del settore.
• Testa di prova HV – HK, configurazione multi-obiettivo 10X, 40X (2,5X, 5X, 20X, 50X opzionale).
• Messa a fuoco automatica ad alta velocità tramite movimentazione meccanica e ottica.
• Dispositivo automatico anticollisione.
• Cambio automatico dei carichi di prova, regolazione luminosità e contrasto in base a diversi materiali e condizioni della superficie.
• Dotato di una fotocamera panoramica che non richiede l’unione delle immagini per generare immagini panoramiche campione. Telecamera industriale ad alta definizione integrata da 12 megapixel.
• Non è necessario il posizionamento manuale, il nuovo algoritmo per la misurazione precisa automatica è in grado di rilevare misurazioni su superfici differenti.
Descrizione:
• Messa a fuoco automatica.
• Torretta automatica a 6 posizioni.
• Controllo automatico dell’asse Z.
• Protezione anticollisione.
• Telecamera Over View Panoramica per zona di lavoro (opzionale).
• Misurazione automatica del valore di durezza.
• Illuminazione, fotocamera, messa a fuoco e i dispositivi di conversione della potenza sono tutti integrati.
• Banco da lavoro X/Y ad altissima precisione: Precisione della ripetibilità di posizionamento del tavolo di prova 1 micron, corsa massima fino a 200 mm.
• Opzioni di più lingue disponibili da selezionare e personalizzare.
Dati tecnici:
| Modello | IHV-1AZXY | IHV-10AZXY | IHV-50AZXY |
| Range della forza | 10 gf - 1 Kgf | 0,3 - 10 Kgf | 0,5 - 50 Kgf |
| Cambio automatico dei valori di forza | Sì | ||
| Prova Vickers | Sì | ||
| Prova Knoop | Sì | ||
| Prova Brinell (opzionale) | Sì | ||
| Torretta automatica | Sì | ||
| Numero di parti lavoranti della torretta | 3(6) | ||
| Lenti dell’obbiettivo | 10X，40X (2,5X, 5X, 20X, 50X) | ||
| Fotocamera panoramica | Opzionale | ||
| Regolazione automatica della luminosità | Sì | ||
| Posizionamento del mirino laser | Opzionale | ||
| Misurazione automatica del valore di durezza | Sì | ||
| Posizionamento del bordo del campione | Opzionale | ||
| Modulo di corrispondenza della forma del campione | Opzionale | ||
| Modulo di saldatura | Opzionale | ||
| Misura della resistenza alla frattura | Sì | ||
| Output del rapporto | Sì | ||
