Rugosimetri

La misura della rugosità può essere molto importante su alcuni particolari, può far variare molto le caratteristiche di funzionamento dello stesso pezzo. Questi strumenti sono riconosciuti come efficaci nella misurazione in particolari punti difficilmente raggiungibili.

Strumenti utilizzati per misurare la rugosità delle superfici in maniera non distruttiva. La possibilità di rilevare numerosi parametri e impostare differenti profili di misurazione ne fa un dispositivo altamente professionale capace di operare in officina e in laboratorio. Il rugosimetro viene usato nel controllo qualità in linea di produzione e per il controllo merce in arrivo e in partenza.

Rugosimetro portatile iSurfa-100

Il rugosimetro portatile ha le caratteristiche di elevata precisione di misurazione, ampio intervallo di misurazione, funzionamento semplice, facile trasportabilità e funzionamento stabile. Può essere ampiamente utilizzato nel rilevamento di varie superfici di lavorazione metalliche e non metalliche. È uno strumento tascabile integrato con un host e un sensore. Ha le caratteristiche di un dispositivo portatile ed è più adatto all’uso nel sito di produzione.

Caratteristiche:

• L’esterno è stato progettato trafilando una matrice di alluminio, che è durevole e ha una notevole capacità di interferenza anti-elettromagnetica e si conforma alla nuova tendenza del design odierno.
• Per l’elaborazione e il calcolo dei dati viene utilizzato un processore ARM a basso consumo energetico, che migliora notevolmente la velocità di misurazione e calcolo.
• Il display LCD adotta TFT IPS da 1,14 pollici, con elevata luminosità e nessun angolo visivo morto, adatto a varie occasioni.
• Con una batteria AA può funzionare a lungo.
• Dotato di adattatore Bluetooth, può comunicare con dispositivi Bluetooth come gli smartphone.
• È possibile memorizzare 500 gruppi di dati di misurazione.
• Monitora e visualizza la carica della batteria in tempo reale, ricorda tempestivamente agli utenti di caricare e richiedere l’avanzamento della ricarica.
• La funzione di spegnimento automatico e il software a basso consumo e la progettazione dell’hardware fanno sì che lo strumento funzioni a lungo, adatto a tutti i tipi di utilizzo sul campo.
• La sonda del sensore ha una porta protettiva, che in modo efficace protegge la sonda del sensore e garantisce la precisione della misurazione.

Specifiche tecniche:

Parametri (μm) Ra - Rz - Rq - Rt
Lunghezza corsa 5,6 mm
Lunghezza campione 0,25 mm - 0,80 mm - 2,50 mm
Lunghezza di prova 1,25 mm - 4,0 mm
Range di misura Ra, Rq: 0,05 ~ 10,0 μm - Rz, Rt: 0,1 ~ 50 μm
Errore di visualizzazione ±10%
Variabilità visualizzazione ＜12%
Raggio dello stilo 10 µm ±1 µm
Forza di misurazione dello stilo ≤ 0,016 N
Pressione guida sensore ≤ 0,5 N
Alimentazione Batteria a secco AA 1,5 V
Dimensioni 73 x 28 x 62 mm
Peso 220 g
Condizioni di lavoro Temperatura: 0°C ~ 40°C
Umidità relativa: <90%
Nessuna vibrazione e agente corrosivo nelle vicinanze

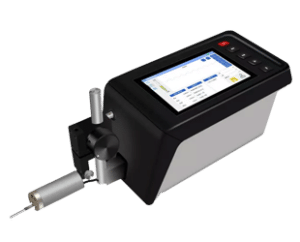

Rugosimetro per analisi dell’ondulazione iSurfa-300

Caratteristiche

• Binario di guida a corsa ampia ad alta precisione, lunghezza fino a 50 mm.
• Portata del sensore ± 500 μm.
• La macchina tutto in uno è comoda da trasportare e comoda da usare.
• I parametri sono completi, inclusi 5 tipi di misurazione e una varietà di standard nazionali.

• Misurazione senza slittamento per un feedback più realistico sulla morfologia delle superfici lavorate.
• Lo stilo può essere sostituito direttamente e l’operazione di sostituzione è conveniente e può realizzare la misurazione in scene diverse.
• Il sensore può essere spostato verticalmente o nella stessa direzione del binario di guida a piacimento, quindi la misurazione di scanalature profonde può essere effettuata lateralmente senza essere limitata dalla profondità dello stilo e della scanalatura.
• Disponibile sistema metrico e imperiale.
• Interfaccia cinese e interfaccia inglese disponibili.
• La memorizzazione dei dati è comoda e può essere archiviata direttamente nella memoria integrata della macchina.
• L’algoritmo di analisi che include più metodi di filtro può essere abbinato a piacimento per soddisfare i requisiti.
• Supporta la calibrazione multipla automatica di blocchi standard, in modo da ridurre notevolmente l’errore di calibrazione.

Specifiche tecniche

Range Direzione X 30 mm
Direzione Z ±500 μm
Risoluzione Direzione X 0,0016 μm / ±50 μm - 0,016 μm / ±500 μm
Driver Drittezza 1 μm / 30 mm
Lunghezza di prova Lunghezza di campionamento x numero di campioni (la lunghezza di campionamento ha la modalità standard e la modalità personalizzata)
Velocità di misurazione 0,05 mm/s - 0,10 mm/s - 0,50 mm/s - 1,00 mm/s - 2,00 mm/s
Velocità di ritorno 0,05 mm/s - 0,10 mm/s - 0,50 mm/s - 1,00 mm/s - 2,00 mm/s
Sensore Modalità Tipo universale standard
Modalità sensore Induttanza differenziale
Range ± 500 μm
Stilo 5 μmR diamante 90°
Forza di contatto dello stilo 7,5 mN (regolabile)
Alimentazione AC 220 V ±10% - Batteria ricaricabile incorporata (ricarica adattatore CA) - Tempo di ricarica 3 ore
Consumi Circa 30VA
Dimensioni Attuatore: 350 x 116 x 146 mm

DOWNLOAD

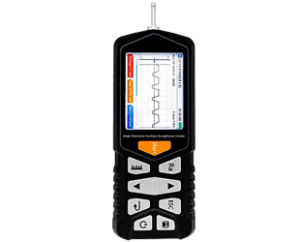

Misuratore della rugosità iSurfa-360

Caratteristiche

• Design meccatronico integrato, dimensioni ridotte, peso leggero e facile da usare.
• Adozione di chip DSP per il controllo e l’elaborazione dei dati, con velocità elevata e basso consumo energetico.
• Compatibile con numerosi standard nazionali come ISO, DIN, ANSI e JIS.
• Tempo di lavoro continuo superiore a 20 ore.

• Archiviazione dati di grande capacità, in grado di memorizzare 100 set di dati grezzi e forme d’onda.
• Impostazione e visualizzazione dell’orologio in tempo reale, utile per la registrazione e l’archiviazione dei dati.
• Dotato di funzioni di risparmio energetico come sospensione automatica e spegnimento automatico.
• Progettazione software e circuito anti-stallo affidabile del motore.
• Visualizzare varie istruzioni rapide come informazioni sulla misurazione, informazioni sui prompt del menu, informazioni sugli errori e informazioni sull’accensione/spegnimento della macchina.
• Selezione della lingua cinese/inglese.
• Può collegare computer e stampanti.
• Stampa tutti i parametri o qualsiasi parametro impostato dall’utente.
• Funzione Bluetooth opzionale.
• Accessori opzionali come sensori curvi, sensori a foro piccolo, piattaforme di misurazione, guaine per sensori, aste di prolunga, ecc.

Specifiche tecniche

Range di misura Asse Z (verticale) 160 μm
Asse X (orizzontale) 17,5 mm
Rapporto di risoluzione Asse Z (verticale) 0,01 μm / ±20 μm
0,02 μm / ±40 μm
0,04 μm / ±80 μm
Misurazione Parametri Ra - Rz==Ry(JIS) - Rq - Rt==Rmax - Rp - Rv - R3z - R3y - Rz(JIS) - Rs - Rsk - Rku - Rsm - Rmr
Grafico Curva di supporto, profilo di rugosità, profilo diretto
Filtro onda RC, PC-RC, Gauss, D-P
Lunghezza campionamento (lr) 0,25 - 0,8 - 2,5 mm
Lunghezza di prova (Ln) Ln=lr x n / n=1 ~ 5
Sensore Principio di misura Induttanza differenziale di spostamento
Stilo Diamante naturale, angolo del cono 90°, raggio della punta dell'ago 5 μm
Dinamometria <4 mN
Testa guida Lega dura, raggio di scorrimento 40 mm
Velocità di rullaggio lr=0,25 - Vt=0,135 mm/s
lr=0,8 - Vt=0,5 mm/s
lr=2,5 - Vt=1 mm/s
Ritorno - Vt=1 mm/s
Errore del segnale Non più di ±10%
Variabilità del segnale Non più di 6%
Alimentazione Batteria ricaricabile agli ioni di litio incorporata, caricata con un caricabatterie DC5V, 800 mA
Dimensioni 158 x 63,5 x 46 mm
Peso Circa 300 g
Ambiente di lavoro Temperatura: -20°C~40°C - Umidità: <90% RH
Ambiente di stoccaggio e trasporto Temperatura: -40°C~60°C - Umidità: <90% RH

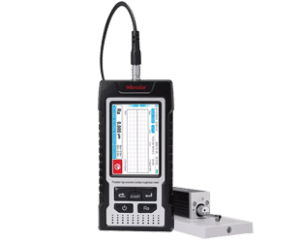

Rugosimetro portatile iSurfa-520

Il misuratore portatile di rugosità superficiale è uno strumento ad alta precisione per misurare la rugosità superficiale. Può essere utilizzato su una varietà di pezzi meccanici e opera su varie superfici, non solo piane ma anche coniche esterne, cilindri esterni, curve, fori di spillo, scanalature, assi, ecc.

Applicazioni

Il rugosimetro portatile consente la misurazione della rugosità superficiale sia su pezzi metallici che non metallici. È adatto per lavorazioni meccaniche e produzione, controllo qualità, reparti di ispezione, in particolare per misurazioni su pezzi grandi e pesanti, catene di montaggio in loco. Il rugosimetro è uno strumento per controlli non distruttivi, non verranno causati danni al pezzo da testare.

Specifiche tecniche

Range di misura Asse Z (verticale) 320 μm
Asse X (orizzontale) 17,5 mm / 0,71"
Rapporto di risoluzione Asse Z (verticale) 0,01 μm / ±20 μm - 0,02 μm / ±40 μm
0,04 μm / ±80 μm
Misurazione Parametri Ra - Rz - Rq - Rt - Rc - Rp - Rv - R3z - R3y - Rz(JIS) - Ry - Rs - Rsk - Rku - Rmax - Rsm - Rmr - RPc - Rk - Rpk - Rvk - Mr1 - Mr2
Grafico Profilo primario, profilo di rugosità, curve di carico
Filtro onda RC, PC-RC, Gauss, D-P
Lunghezza campionamento (lr) 0,25 - 0,8 - 2,5 mm
Lunghezza di prova (Ln) Ln=lr x n / n=1~5
Sensore Principio Induttanza differenziale di spostamento
Stilo Diamante naturale, angolo del cono 60B, raggio punta 2μm
Forza <4 mN
Slitta Rubino, raggio longitudinale 40 mm
Velocità di traslazione lr=0,25 - Vt=0,135 mm/s
lr=0,8 - Vt=0,5 mm/s
lr=2,5 - Vt=1 mm/s
Ritorno - Vt=1 mm/s
Precisione 0,001 μm
Ripetibilità Non più di 10%
Variabilità Non più di 6%
Alimentazione Batteria agli ioni di litio da 6000 mAh, caricabatterie DC5V
Dimensioni Display 161 x 80 x 40 mm
Unità operativa 22 x 26 x 114 mm
Peso Circa 320 g
Ambiente di lavoro Temperatura: -20°C~40°C - Umidità: <90% RH
Ambiente di stoccaggio e trasporto Temperatura: -40°C~60°C - Umidità: <90% RH
